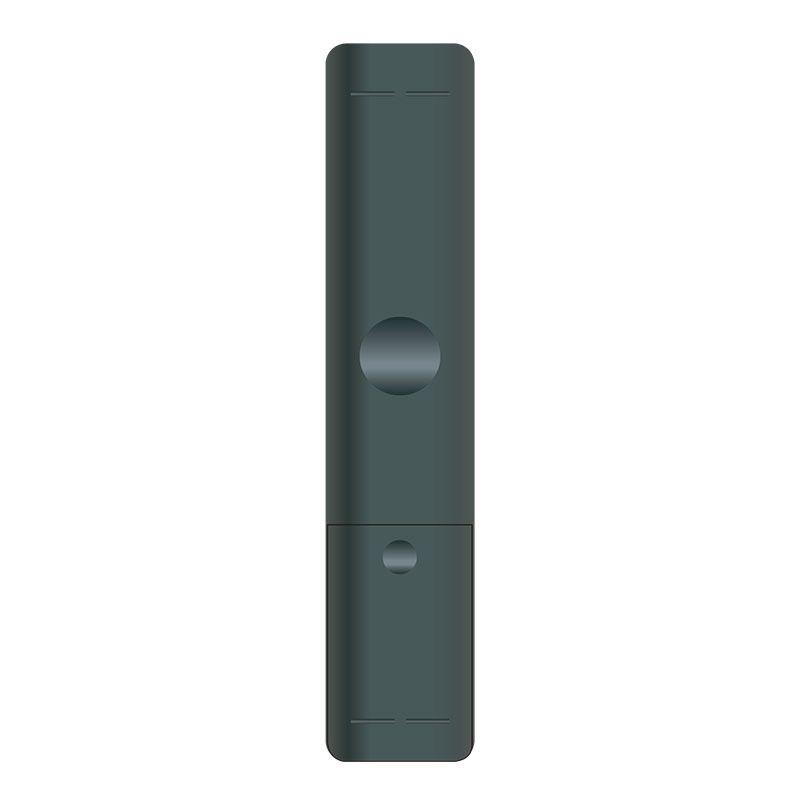

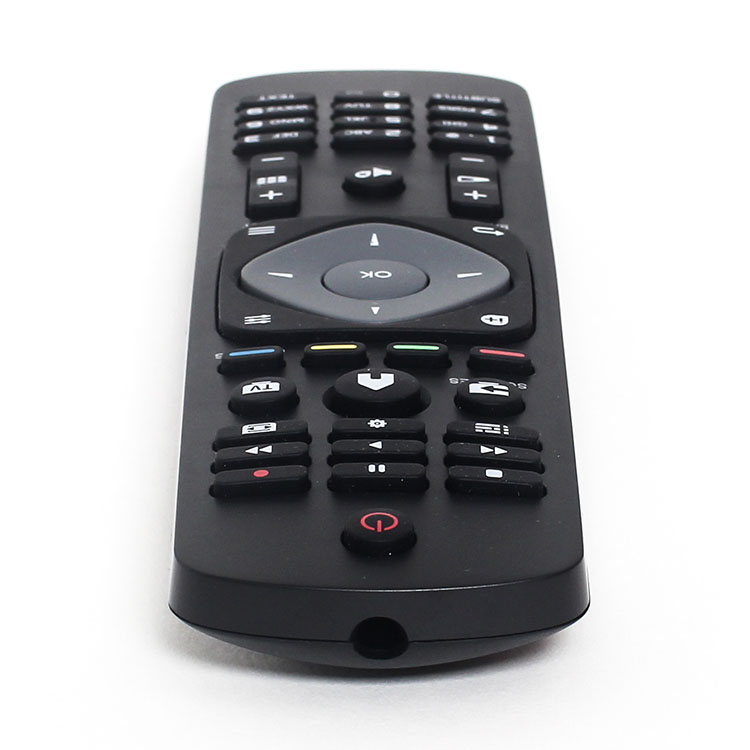

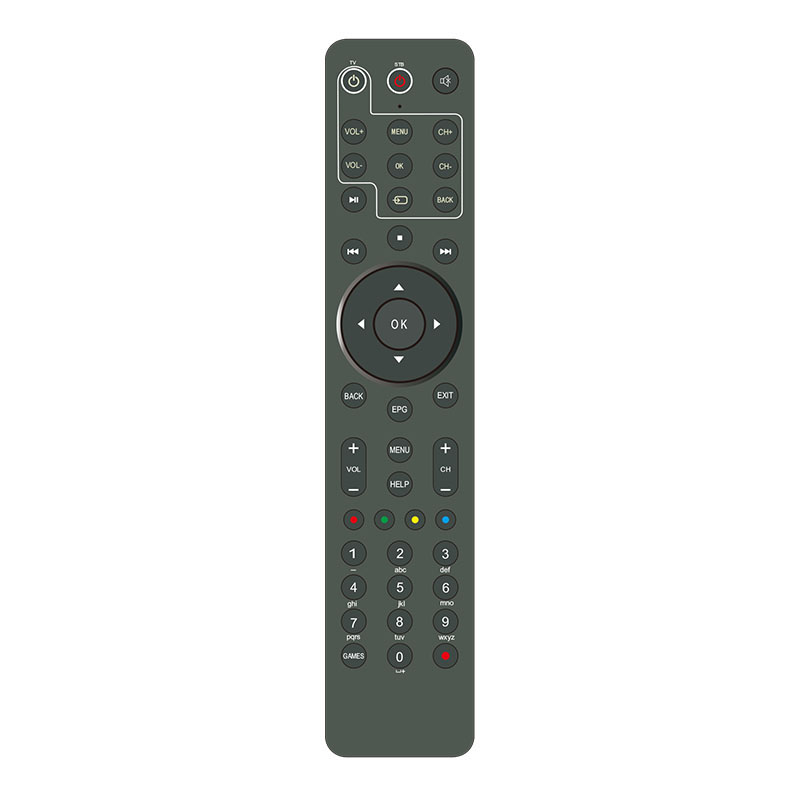

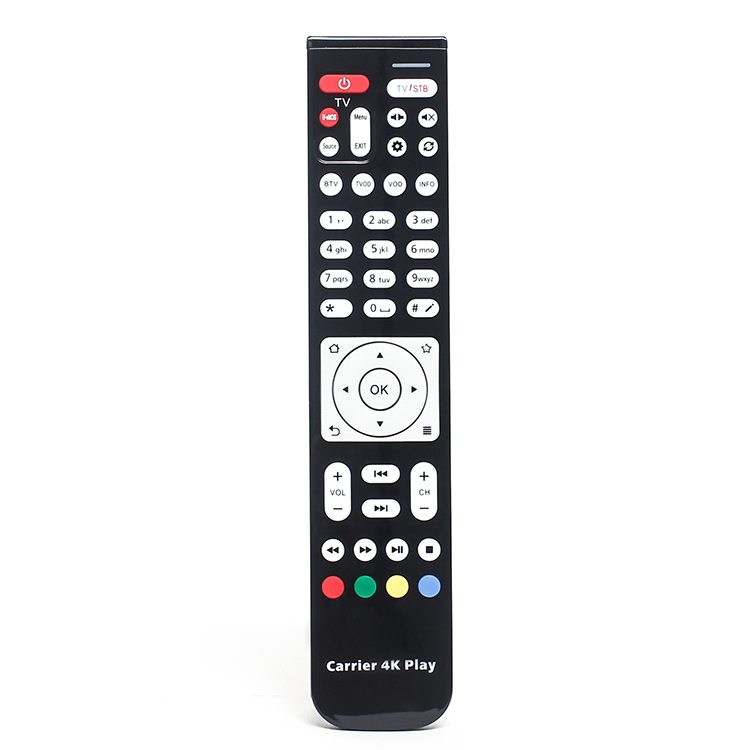

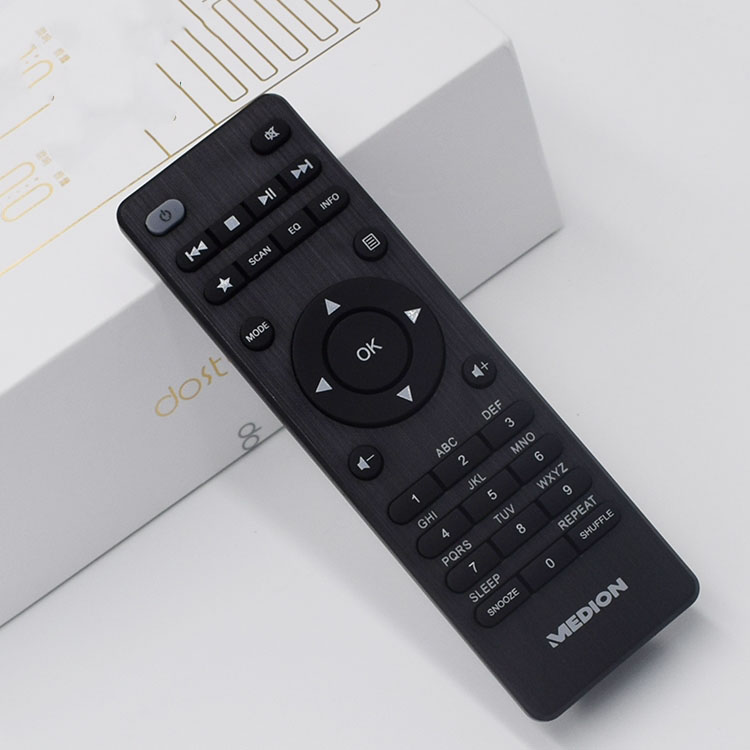

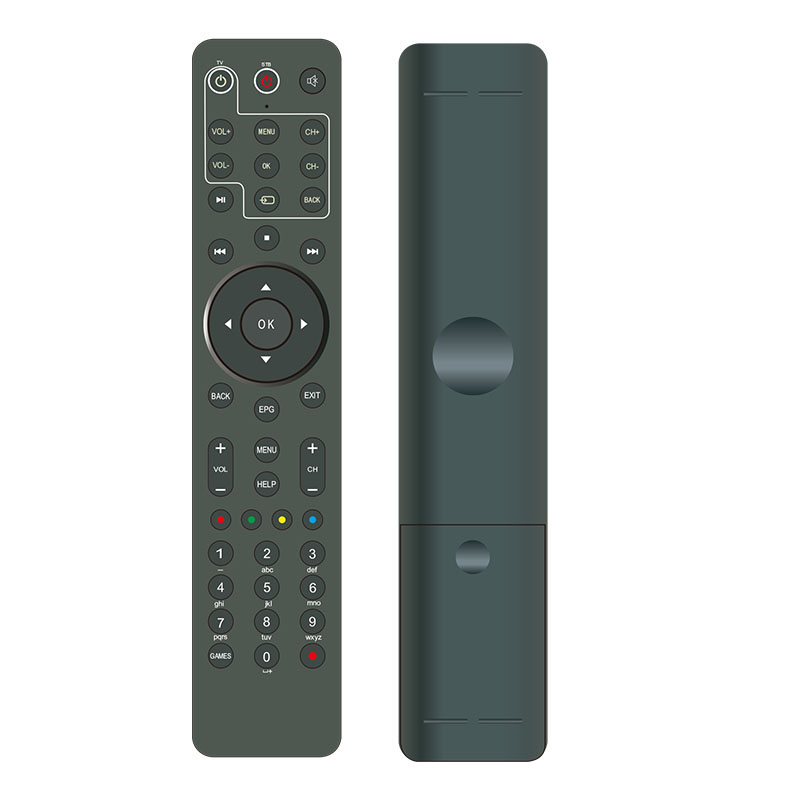

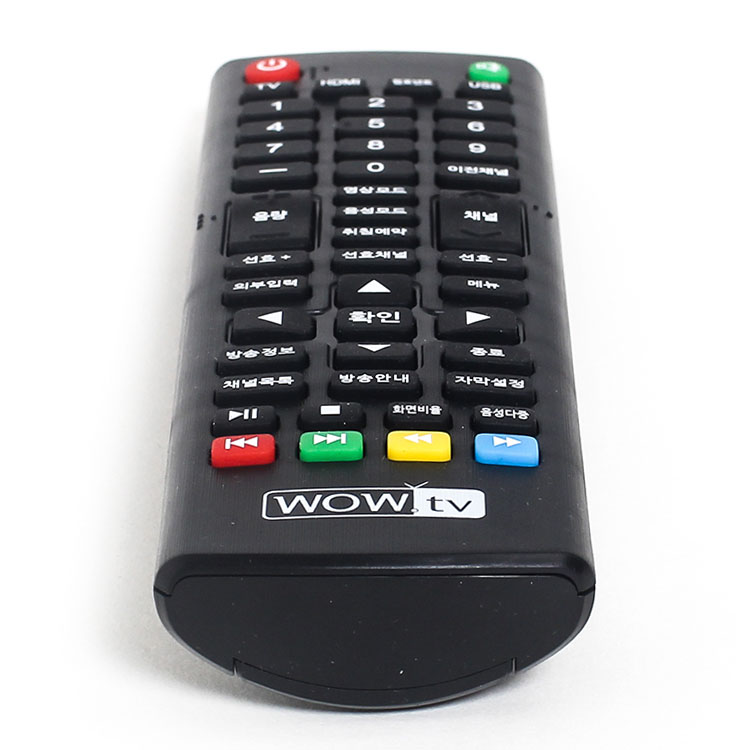

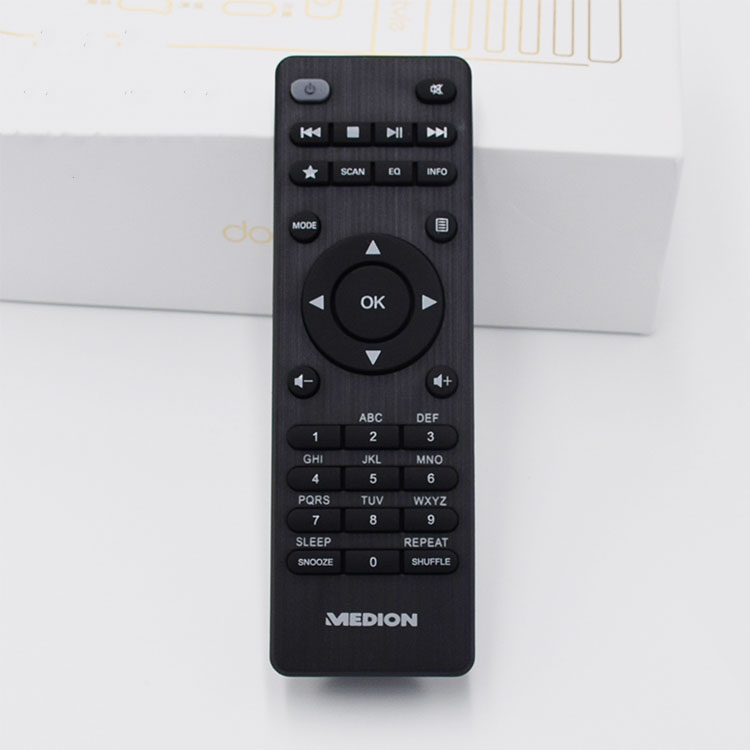

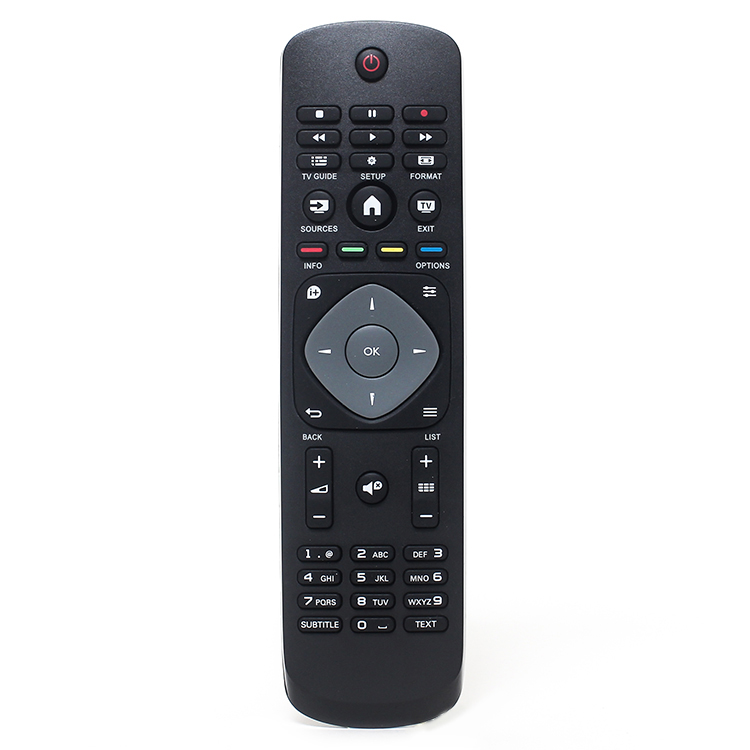

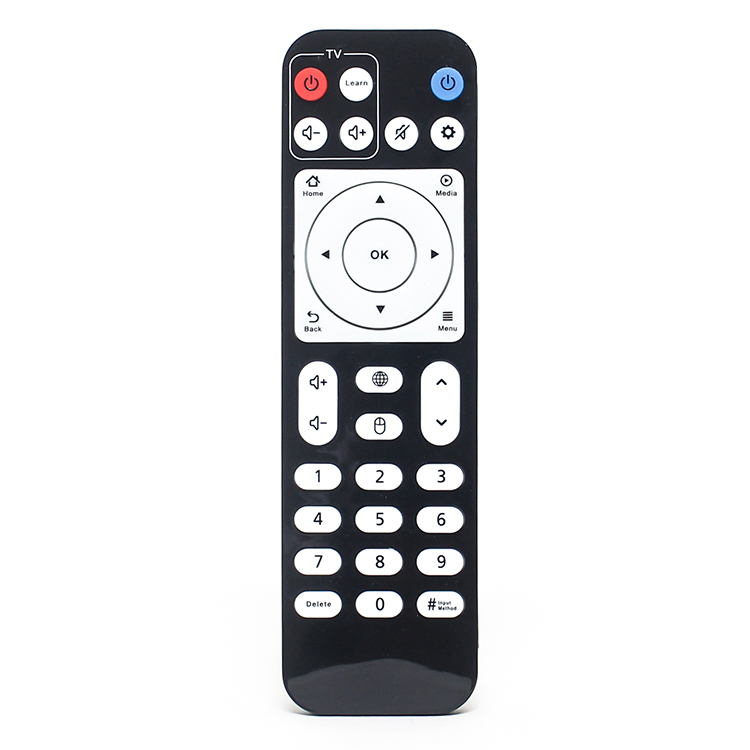

IR-afstandsbediening

1. Geschikt voor huishoudelijke apparaten met gecodeerde infraroodafstandsbediening;

2. Kan meerdere huishoudelijke apparaten op afstand bedienen;

3. Het heeft een multiplextoets voor leren / besturen, 5 ~ 10 apparaatselectietoetsen en 10 ~ 20 functiebesturingstoetsen.Een apparaatselectietoets en elke functiebesturingstoets realiseren gezamenlijk de besturing van een apparaat;

4. Een apparaatselectietoets en verschillende functiebesturingstoetsen kunnen worden gebruikt om de gemeenschappelijke functies van meerdere apparaten te leren en te bedienen;

5. Lage kosten en sterk anti-interferentievermogen.

Stuur een e-mail naar ons

Product detail

Productlabels

Functie

1. Geschikt voor huishoudelijke apparaten met gecodeerde infraroodafstandsbediening;

2. Kan meerdere huishoudelijke apparaten op afstand bedienen;

4. Een apparaatselectietoets en verschillende functiebesturingstoetsen kunnen worden gebruikt om de gemeenschappelijke functies van meerdere apparaten te leren en te bedienen;

5. Lage kosten en sterk anti-interferentievermogen.

Beginsel

De afstandsbediening bestaat uit een infrarood ontvangst- en zendcircuit, signaalconditioneringscircuit, centrale controller 8031, programma- en gegevensgeheugen, toetsenbord en statusindicatiecircuit.

De afstandsbediening heeft twee statussen: leerstatus en controlestatus.Wanneer de afstandsbediening zich in de leerstatus bevindt, begint het infrarood-ontvangstcircuit elke keer dat de gebruiker op een bedieningstoets drukt het externe infraroodsignaal te ontvangen en zet het tegelijkertijd om in een elektrisch signaal en ondergaat vervolgens detectie, vormgeving, versterking, en vervolgens bemonstert de CPU het regelmatig.De binaire gegevens van elk bemonsteringspunt worden opgeslagen in een aangewezen opslageenheid met 8 bits als eenheid voor latere controle van het apparaat.Wanneer de afstandsbediening zich in de besturingsstatus bevindt, leest de CPU elke keer dat de gebruiker op een bedieningstoets drukt een reeks binaire gegevens van de aangewezen opslageenheid en voert deze serieel uit (het tijdsinterval tussen bits en bits is gelijk aan het tijdsinterval tijdens het bemonsteren) Naar het signaalhoudcircuit voert het modulatiecircuit tegelijkertijd signaalmodulatie uit.Nadat het modulatiesignaal is versterkt, wordt het uitgezonden door de infrarode emitterende diode, om de besturing van de apparaatfunctie die overeenkomt met de toets te realiseren.
